隨著科技的發展，在工業中，很多的產品要求都越來越高了，就包括今天介紹的螺絲接頭，稍微質量有點瑕疵，都會損失不少的訂單，下面跟大家說說螺絲接頭是怎么用視覺檢測技術提高生成質量的。
一：檢測內容及要求
檢測工件面積：
寬度17mm的六角螺絲頭、高度21mm的樣件的面積檢測
檢測內容：
1:底面檢測頭部平面刮傷
2:側面檢測高度、螺牙有無和數量
3:頂部檢測螺牙前端破損
4:背光檢測內小孔的直徑和頭部寬度
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量100-300件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸：900*800*1850 mm
型號:INTSOFT_302C
1:盈泰德科技視覺檢測軟件
2:工業電腦
3:顯示器19寸
4:工業相機: 4套,底部檢測平面刮傷。側面檢測高度、螺牙。頂部檢測螺牙前端 破損。 背光檢測小孔直徑
5:工業鏡頭: 4套FA工業相機
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。
二：底部面檢測方式
底部檢測效果原圖:

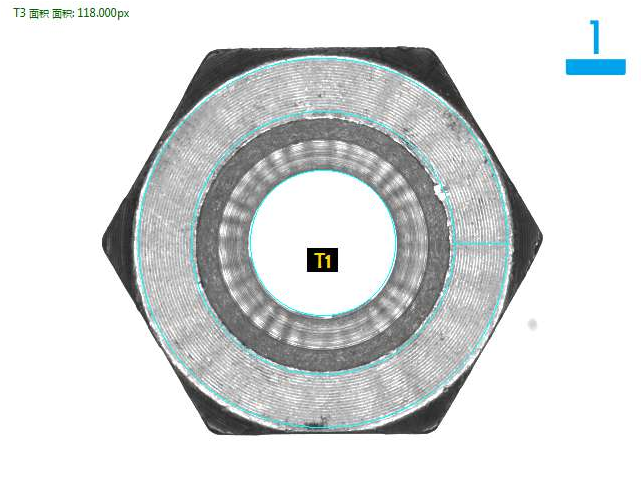

三：1底部檢測方式
底部檢測良品分析圖:OK

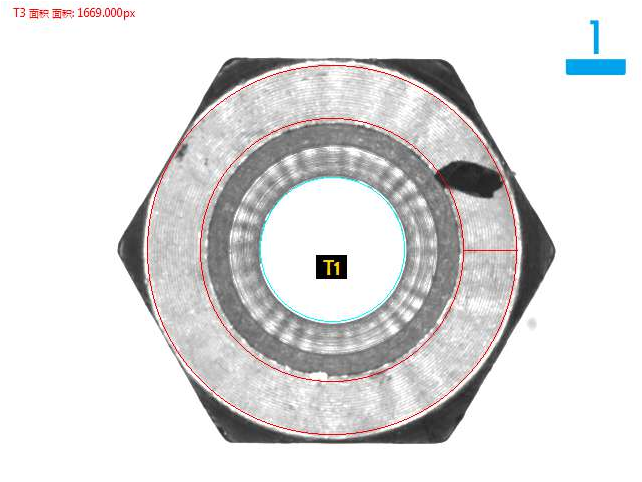

三：2底部檢測方式
底部檢測油污不良品分析圖:NG

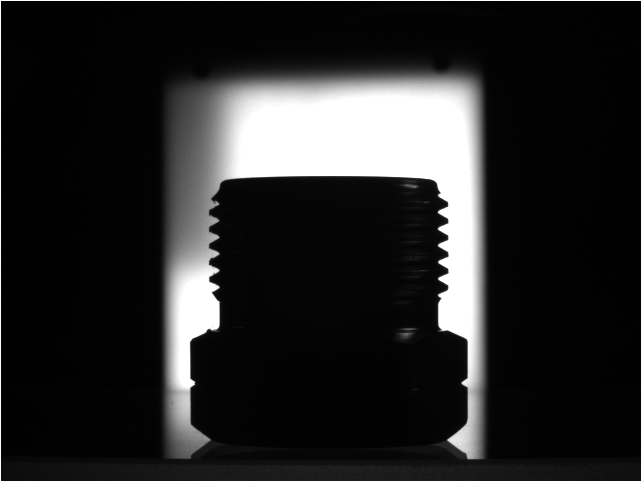

三：3側面檢測方式
側面檢測效果原圖:

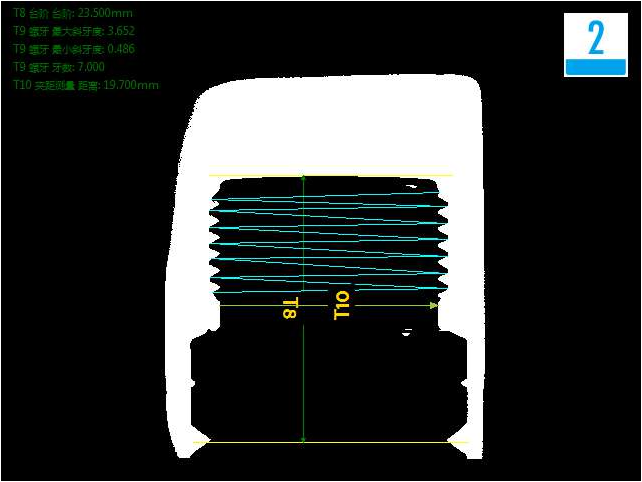

三：4側面檢測方式
側面檢測良品分析圖:OK

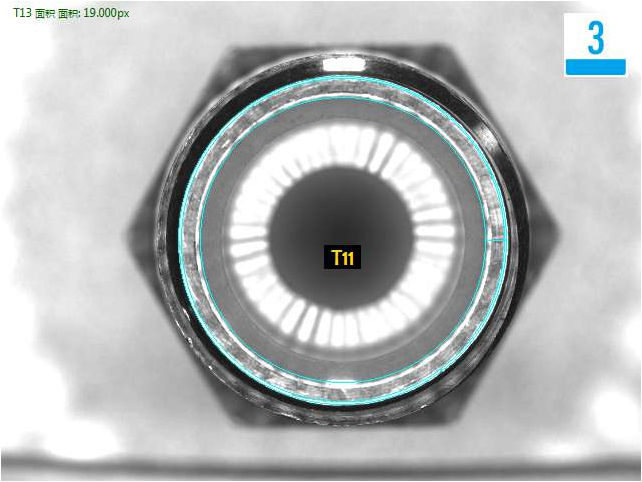

三：5頂部檢測方式
頂部檢測良品分析圖:OK

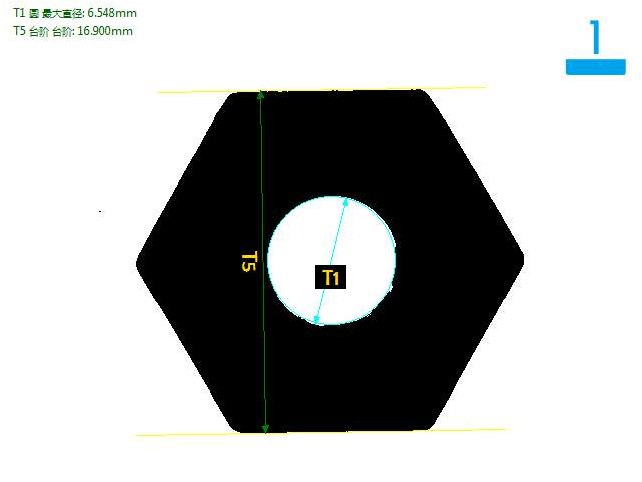

三：6頂部背光檢測方式
背光檢測良品分析圖:OK

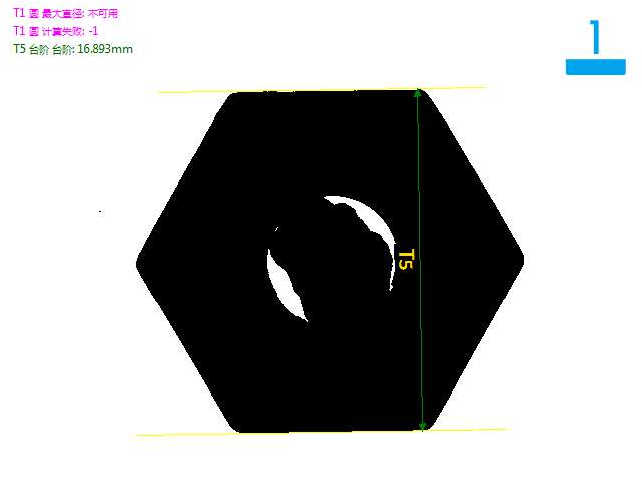

三：7頂部背光檢測方式
背光檢測內孔不良品分析圖:NG
專業的事交給專業的人做，如果你的工業生產線中需要用到視覺檢測類技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
