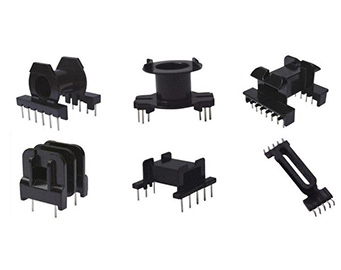

零部件市場增長迅猛 國有品牌逐漸成長壯大，中國工業機器視覺：國產品牌市占率逐步提升，隨著工業控制對精確度和自動化的要求越來越高，機器視覺將在許多“痛點型應用場景”中大顯身手，有望成為炙手可熱的技術之一。隨著工業數字化、智能化轉型逐漸深入，智能制造的逐步推進，工業機器視覺逐漸形成規模化的產業，下面，給大家介紹一個繞線骨架表面外觀瑕疵缺陷視覺檢測案例。
一：檢測內容及要求
檢測工件面積：
直徑5-29毫米的骨架正面積,側面外觀檢測
檢測內容：
1:破損面在樣件兩側可檢,在其它位置無法檢測.
2:腳部氧化,在外表清晰可見可檢測,內側無法檢測.
3;腳歪,缺腳檢測,腳間有異物檢測.
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量100-600件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸：900*800*1850 mm
型號:INTSOFT_302C
1:盈泰德科技視覺檢測軟件
2:工業電腦
3:顯示器19寸
4:工業相機: 6套,分別頂部檢測腳歪,氧化,左側部件缺損,右側部件缺損
側面背光檢測腳歪,底部檢測氧化,缺腳,底部檢測腳間異物.
5:工業鏡頭: 6套FA工業相機
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。
三：1底部檢測方式

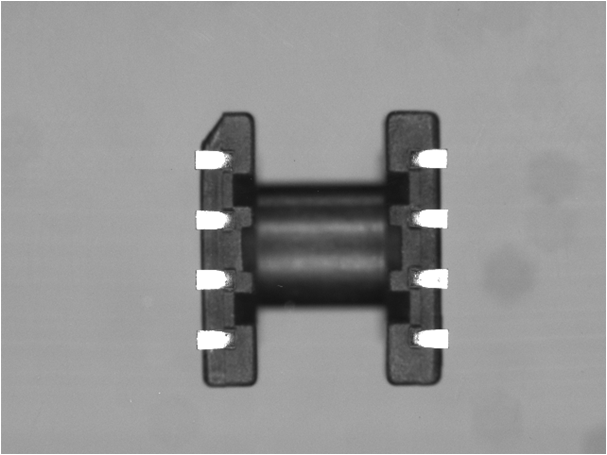

底部檢測效果原圖:
三：1底部檢測方式

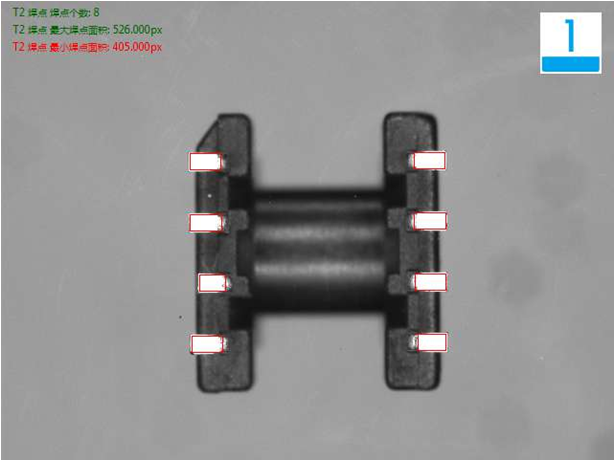

底部檢測良品效果分析圖:OK
三：1底部檢測方式

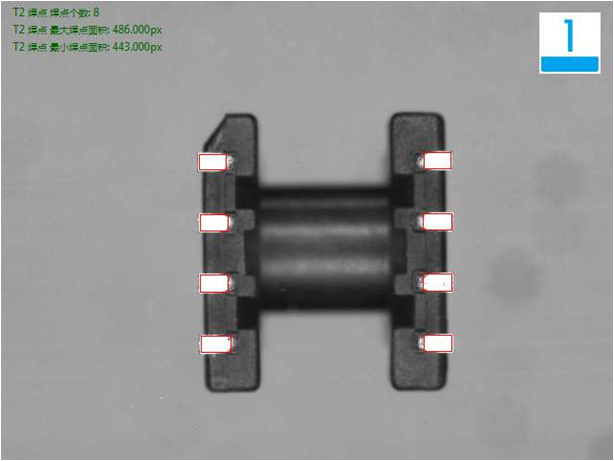

底部腳檢測氧化不良品分析圖:NG
三：1底部檢測方式
底部腳檢測缺腳不良品分析圖:NG
三：1底部檢測方式
底部腳檢測腳歪不良品分析圖:NG
三：2側面檢測方式
側面檢測原圖:
三：2側面檢測方式
側面檢測良品分析圖:OK
三：2側面檢測方式
側面檢測骨架破損不良品分析圖:NG
三：3側面背光檢測方式

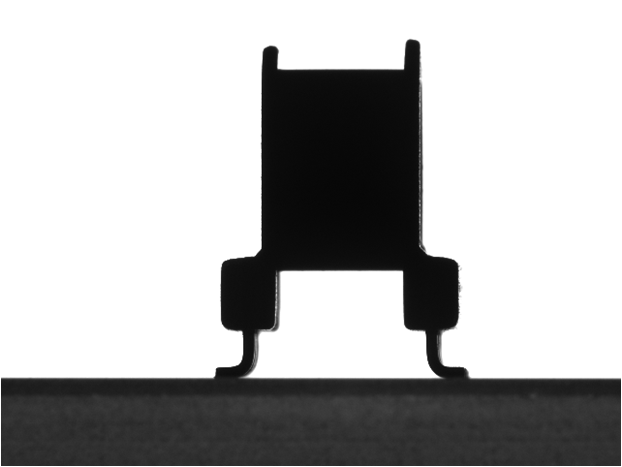

側面背光原圖:
三：3側面背光檢測方式

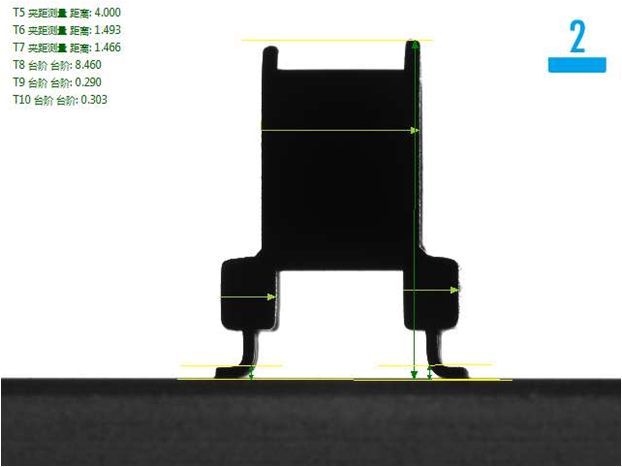

側面背光良品分析圖:OK
三：3側面背光檢測方式

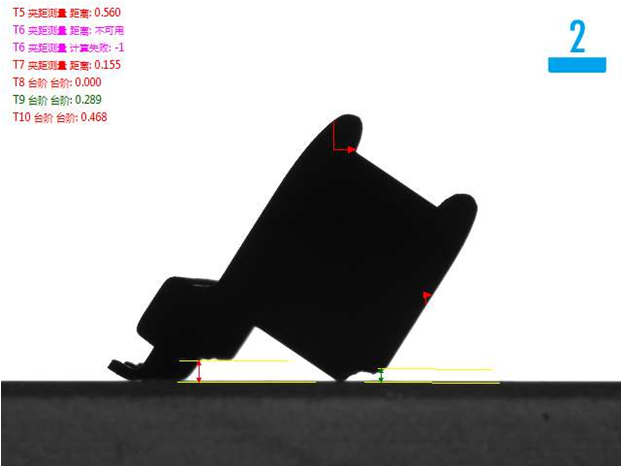

側面背光不良品分析圖:NG
四.系統安裝要求:
設備放置的檢測空間:在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度：0-50攝氏度；
空氣濕度：90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
以上就是繞線骨架機器視覺檢測案例，專業的事交給專業的人做，如果你的工業生產線中需要用到工業機器視覺檢測類的技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
