一、檢測內容及要求檢測內容： 產品的外觀、尺寸檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 頂部焊點不良 | 頂部正光檢測 | 可檢99.9% | |
| 2 | 頂部圓盤缺陷 | 頂部正光檢測 | 可檢99.9% | |
| 3 | 側面高度 | 側部背光檢測 | 可檢99.9% | |
| 4 | 檢測螺牙有無 | 45度正光檢測 | 可檢99.9% | |
| 5 | 斜牙 | 底面背光檢測 | 可檢99.9% | |
| 6 | 爛牙 | 側面背光檢測 | 可檢50% | 孔內中間段爛牙無法打光呈現 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。樣品圖：
二、設備組成及主要機構設備型號：YTD-T300標準設備 外形尺寸：900*800*1850mm 組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | 盈泰德 | 1套 |
| 2 | 工業電腦 | 盈泰德定制 | 1套 |
| 3 | 顯示器 | PHILIPS19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 5套 |
| 5 | 相機調節模組 | 盈泰德定制 | 5套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 5套 |
| 7 | 光源 | 定制光學自適應光源 | 5套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | 盈泰德定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
三、樣件測試圖片:

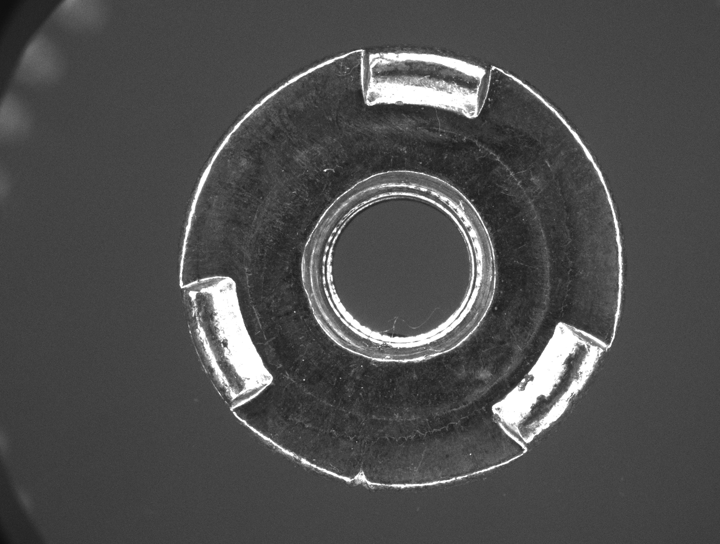

頂部正光檢測原圖：
頂部正光檢測良品分析圖：OK

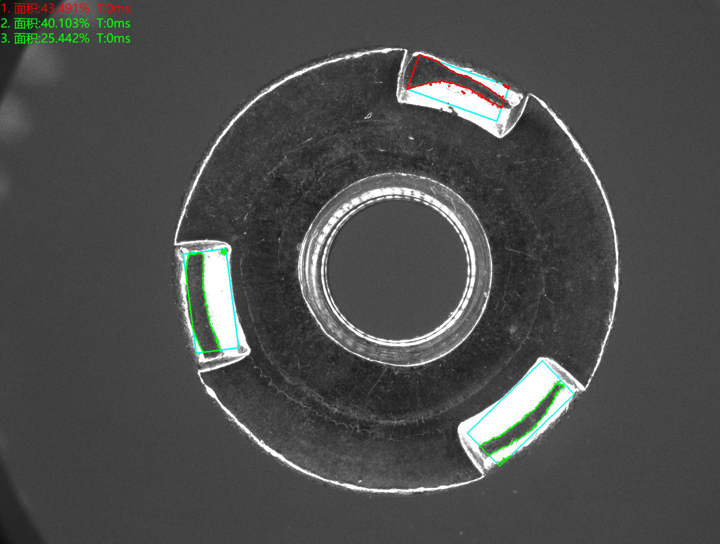

頂部正光檢測不良品分析圖：NG 不良原因：焊點不良
頂部正光檢測良品分析圖：OK

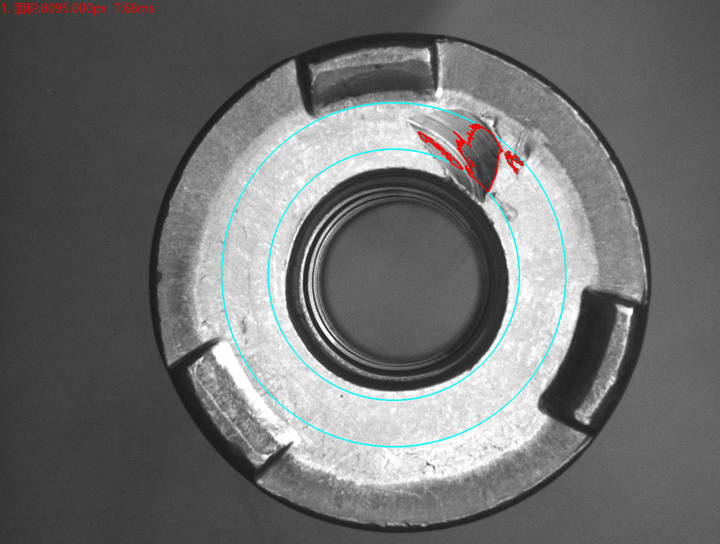

頂部正光檢測不良品分析圖：NG 不良原因：圓盤缺陷

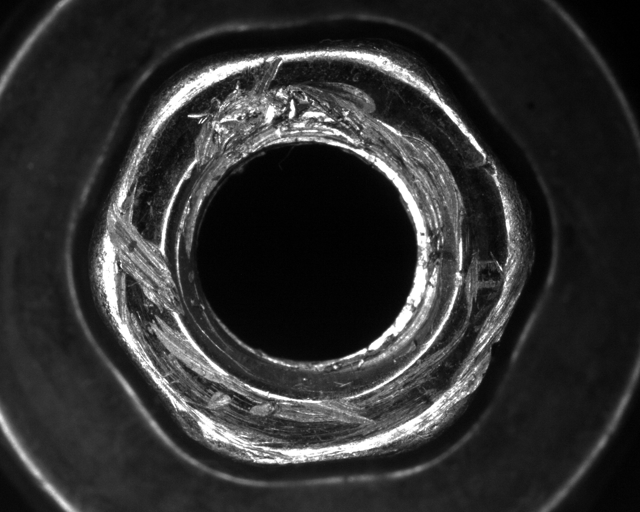

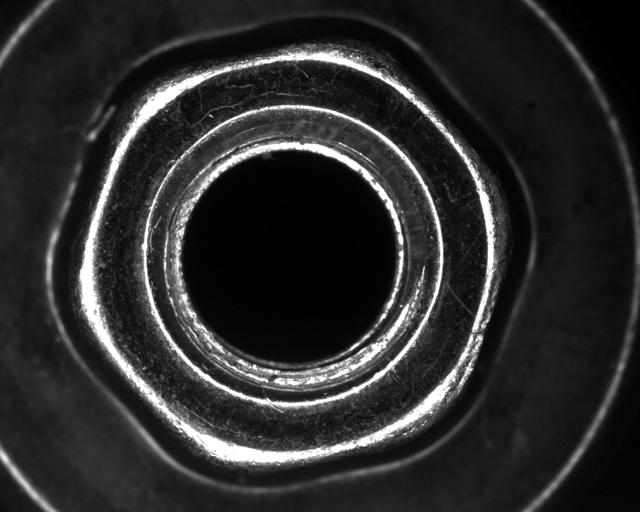

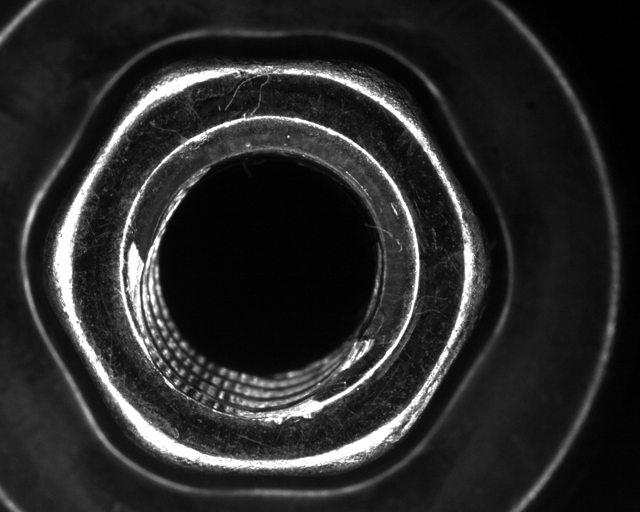

45度頂部正光檢測原圖：

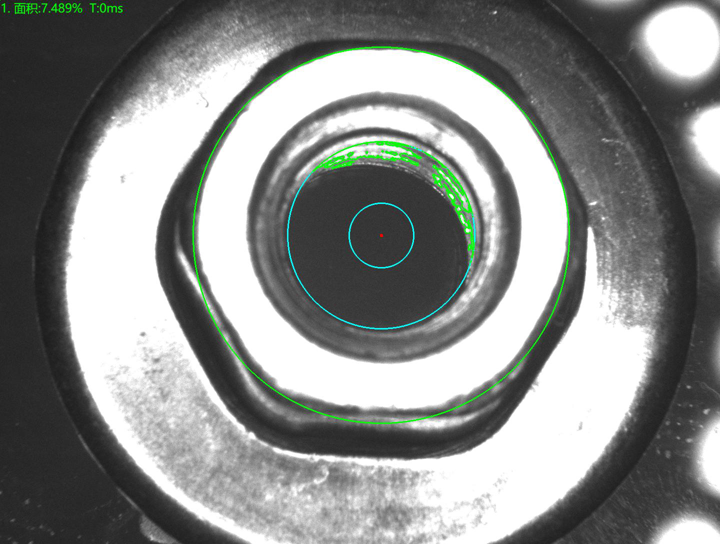

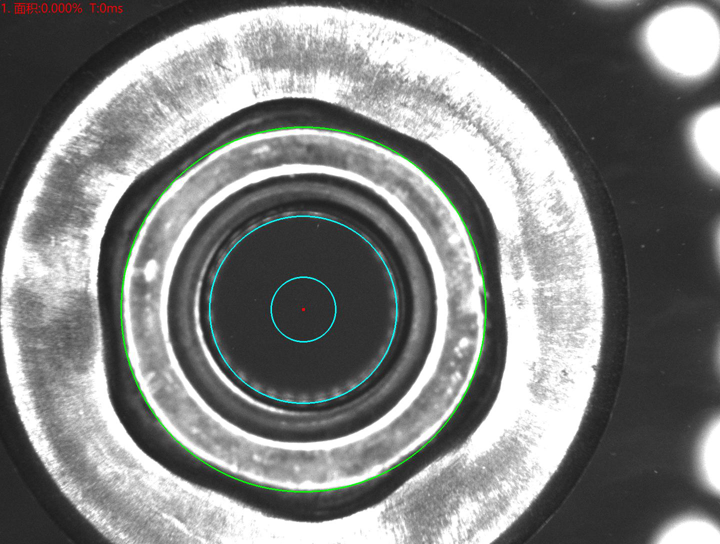

45度頂部正光檢測不良品分析圖：NG 不良原因：無牙

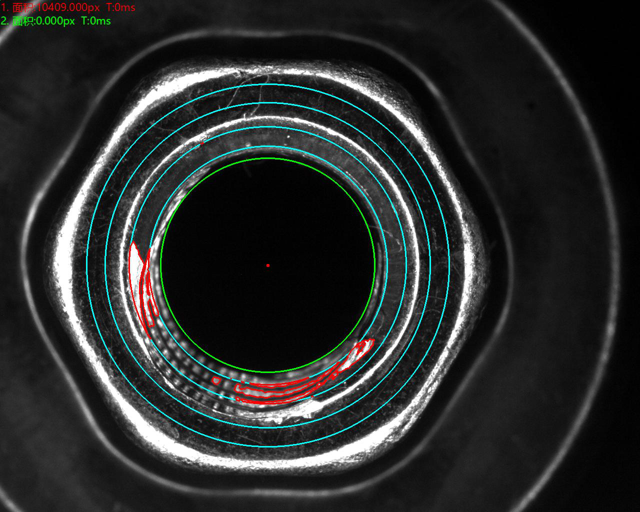

底部正光檢測不良品分析圖：NG 不良原因：斜牙
底部正光檢測不良品分析圖：NG 不良原因：斜牙

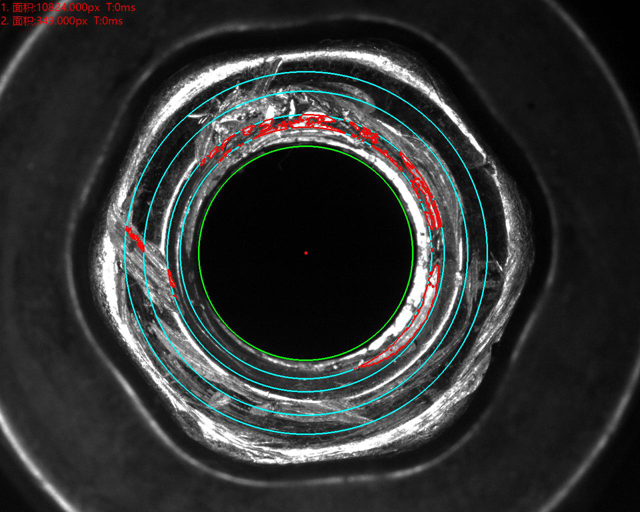

底部正光檢測不良品分析圖：NG 不良原因：爛牙
四、軸承自動化視覺檢測設備安裝要求:
設備放置的檢測空間: 安裝盈泰德科技視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
